對錦淪66簾子布浸膠熱處理加工工藝的分析
發(fā)布時間:2020-03-18

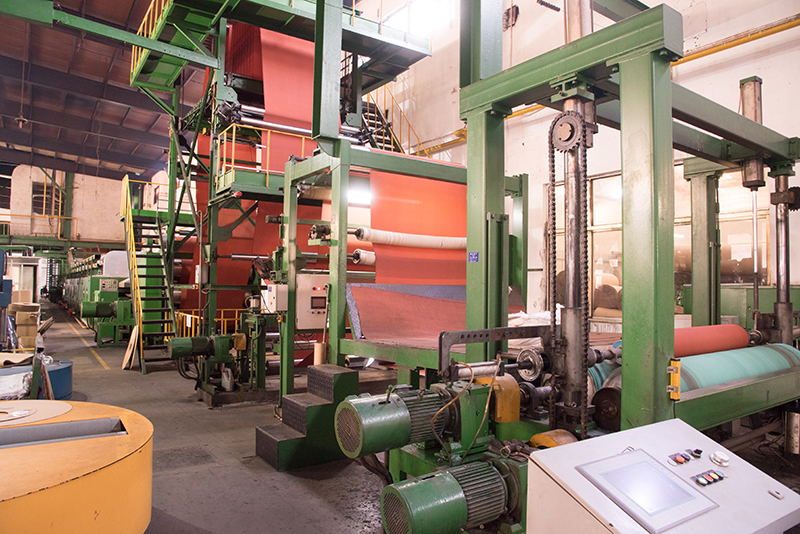

錦綸66纖維館點比錦綸6濕熱時高12t:,干熱時高3(rC,熱收縮率比錦綸6低,熱穩(wěn)定性好,用錦綸66簾子布作骨架材料制成的輪胎尺寸穩(wěn)定性好,汽車行駛安全性好。而浸膠熱處理加工過程具有固化簾子線的效果,使簾線的粘合力得以發(fā)揮,簾線的強力得到保持甚至提高,塑性變形得到改善,熱收縮得以控制在一定范圍內。
(1)對附膠量的分析
錦綸簾子布的附膠量對粘合力有一定的影響,Dietzick經(jīng)過充分試驗認為,RFL的附著量超過5%,粘合力達到飽和狀態(tài),盡管超過5%以后初期粘合力仍有少量增加,但由于粘結劑進一步滲透到簾線內部,外部RFL層變厚,只會使簾線變硬,降低動力學粘合力。附膠量受到浸膠液RFL濃度和粘度、浸膠張力、浸膠時間、浸膠擠壓壓力、吸膠等因素影響。通過調整上面各種影響因素,使附膠量控制在3. 7~6. 2之間,以達到非常好的粘合力。錦纟倉66就是經(jīng)過這樣的調整,將附膠量定在5±0. 8%標準,以便達到粘結的需要。
(2)對熱處理過程中溫度的分析
對干燥區(qū)溫度的選擇是很非常重要的。如果爐內溫度過高,會使附在錦論簾線上的浸膠液在干燥過程中表面迅速形成膠液皮膜,內部水分揮發(fā)不出來,很容易形成氣泡,之后當布面經(jīng)過羅拉時,氣泡就會被擠破,出現(xiàn)所謂火泡的現(xiàn)象,皮膜內部未干燥膠液粘附在羅拉表面形成膠皮,進而影響到布面的平整,在簾子布張力作用下膠皮易被帶到布面上,嚴重影響簾子布的質量。如果膠皮留在爐內,隨著爐內長時間加熱千燥,很容易引起火災。如果爐內溫度過低,簾線干燥不充分,膠液很容易粘在爐內和羅拉上造成同溫度過高一樣的后果。錦綸簾布在干燥區(qū)干燥不好,就進入拉仲區(qū)在高溫狀態(tài)下,這樣對粘合力和強力都不利。因此錦綸66簾子布干燥區(qū)最適宜溫度應選擇在130~150℃。
拉伸區(qū)、定型區(qū)的爐內溫度是由錦淪66纖維的特性和保持簾線的粘合力選定的。在225~235℃之間非常有利于簾子布的拉伸定型,同時也能使錦論簾線在爐內停留時間內達到非常好的粘合效果。
掃一掃查看更多
